Ataque antibuque: La vulnerabilidad del buque de guerra

Vulnerabilidad de buque de guerra

Informe técnico APA-TR-2005-0701

Por el Dr. Carlo Kopp, SMAIAA, SMIEEE, PEng
Julio de 2005
Actualizado en julio de 2008
Actualizado en noviembre de 2010
© 2005 - 2010 Carlo Kopp
Australian Air Power

Los buques de guerra de superficie y los buques de transporte son altamente vulnerables y son susceptibles a los ataques aéreos y de misiles. Esta fea realidad se ha demostrado repetidamente desde principios de la década de 1940, pero el mensaje parece olvidarse con notable regularidad.

El advenimiento de los misiles de crucero anti-buque modernos, especialmente los tipos con trayectorias rozaolas, añade una dimensión adicional a una cuestión que fue bien probada durante la Segunda Guerra Mundial. Vale la pena observar que un gran número de buques aliados fueron hundidos o dañados por las fricciones guiadas alemanas Fritx-X y Hs-293 ​​durante ese período.

La primera víctima "moderna" de un ataque de misiles antibuque fue el destructor israelí Eilat, hundido por cuatro ASCM de Styx lanzados por barcos soviéticos de misiles rápidos, operados por Egipto.

También vale la pena observar que la última gran campaña que involucró ataques aéreos y de misiles sostenidos en una flota de superficie fue durante el conflicto de las Malvinas, hace 23 años. Representa el único estudio de caso realmente útil desde la Segunda Guerra Mundial. Mientras que los sistemas AAW y ASMD han mejorado considerablemente desde entonces, también lo han hecho los misiles de crucero anti-buque en el mercado global.

Las pérdidas británicas en buques de guerra y vidas habrían sido considerablemente mayores si no fuera por los persistentes problemas experimentados por los argentinos con la fusión de los ASCM de Exocet y las bombas muda de 1.000 lb usadas en estos ataques.

Es importante que muchos de los principales problemas experimentados en las Malvinas sean inherentes al uso de buques de guerra sin AEW & C protector, tanque de reabastecimiento aéreo y cubierta de combate, y por lo tanto no se puede desear mediante la colocación de radares más grandes y sistemas más defensivos en buques de guerra. En este tipo de combate, la iniciativa recae siempre en el atacante.

Basta con decir que la letalidad de la primera generación de rozaolas y 1.000 libras bombas mudas no se puede comparar con las armas contemporáneas que se están adquiriendo a través de las regiones del Océano Pacífico y el Océano Índico.

Esta página web mostrará ejemplos de los efectos de daño infligidos en los buques de superficie por los misiles de crucero anti-envío y bombas lanzadas por el aire.



Pérdidas de combate por ataque antibuque - Municiones guiadas en la SGM

Buque/EmbarcaciónTipo/ClaseCampaña/OperaciónAñoCausaDañoNotas
HMS BidefordBalandraPatrulla ASW - Viscaya1943bomba cohete planeadora Hs-293 Dañado-
HMS LandguardBalandraPatrulla ASW - Viscaya1943bomba cohete planeadora Hs-293 Dañado-
HMS EgretCorbetaPatrulla ASW - Viscaya1943bomba cohete planeadora Hs-293 Hundido194 muertos
HMCS AthabaskanDestructorPatrulla ASW - Viscaya1943bomba cohete planeadora Hs-293 Dañado-
HMS IntrepidDestructorMar Egeo1943bomba cohete planeadora Hs-293 Hundido
RHS Vasillisa OlgaDestructorMar Egeo1943bomba cohete planeadora Hs-293 Hundido-
HMS DulvertonDestructorMar Egeo1943bomba cohete planeadora Hs-293 Hundido-
HMS RockwoodDestructorMar Egeo1943bomba cohete planeadora Hs-293 Dañado-
SS DeliusTransporteAtlantic1943bomba cohete planeadora Hs-293 Dañado-
HMT RohnaTransporte de tropasKMF-26 Mediterranean1943bomba cohete planeadora Hs-293 Hundido1152 muertos
HMS InglefieldDestructorAnzio1944bomba cohete planeadora Hs-293 Hundido35 muertos
SS Elihu YaleTransporteAnzio1944bomba cohete planeadora Hs-293 Hundido12 muertos
SS Samuel HuntingdonTransporteAnzio1944bomba cohete planeadora Hs-293 Hundido-
LCT-35Lancha de desembarcoAnzio1944bomba cohete planeadora Hs-293 Hundido-
USS Herbert C JonesDestructorAnzio1944bomba cohete planeadora Hs-293 Dañado-
HMS JervisDestructorAnzio1944bomba cohete planeadora Hs-293 Dañado-
HMHS St David Buque Hospital Anzio1944bomba cohete planeadora Hs-293 Hundido-
HMHS St  AndrewBuque HospitalAnzio1944bomba cohete planeadora Hs-293 Hundido-
USS PrevailBarreminasAnzio1944bomba cohete planeadora Hs-293 Dañado-
HMS BoadiceaDestructorNormandía1944bomba cohete planeadora Hs-293 Hundido175 muertos
USS MeredithDestructorNormandía1944bomba cohete planeadora Hs-293 Hundido-
LST-282Lancha de desembarcoSt Raphael, France1944bomba cohete planeadora Hs-293 Hundido-
LST-312Lancha de desembarcoSalerno1944bomba cohete planeadora Hs-293 Dañado-
RN RomaAcorazadoCape Testa - Sardinia1943bomba planeadora SD-1400X Fritz-X Hundido1352 muertos
RN LittorioAcorazadoCape Testa - Sardinia1943bomba planeadora SD-1400X Fritz-X Dañado-
USS PhiladelphiaCruceroSalerno1943bomba planeadora SD-1400X Fritz-X Dañadoinjuries
HMS WarspiteAcorazadoSalerno1943bomba planeadora SD-1400X Fritz-X Dañado9 muertos
USS SavannahCruceroSalerno1943bomba planeadora SD-1400X Fritz-X Dañado200 muertos
HMHS NewfoundlandBuque Hospital Salerno1943bomba cohete planeadora Hs-293 Hundido-
SS Bushrod WashingtonTransporteSalerno1943bomba cohete planeadora Hs-293 Hundido-
HMS UgandaCruceroSalerno1943bomba planeadora SD-1400X Fritz-X Dañado16 muertos
HMS SpartanCruceroAnzio1944bomba planeadora SD-1400X Fritz-X Hundido46 muertos

Refer Francesco Cestra - The Sinking of the Battleship Roma


Pérdidas de combate por ataque antibuque - Post 1966

Buque/EmbarcaciónTipo/ClaseCampaña/OperaciónAñoCausaDañoNotas
USS LibertyAGTR-5 SIGINTConflicto árabe/israelí1967multiples ataques aéreos (+ torpederos)Dañado34 muertos
Eilat (Israel)DestructorConflicto árabe/israelí19674 x P-15 Styx ASCMHundido47 muertos
PNS Khaibar DestructorConflicto indo/pakistaní1971P-15 Styx ASCMHundido-
PNS Muhaviz BarreminasConflicto indo/pakistaní1971P-15 Styx ASCMHundido-
PNS Shahjahan DestructorConflicto indo/pakistaní1971P-15 Styx ASCMDañado-
PNS DaccaTanqueroConflicto indo/pakistaní1971multiple P-15 Styx ASCMDañado-
Venus Challenger TransporteConflicto indo/pakistaní1971P-15 Styx ASCMHundido-
HMS Antelope Fragata Type 21Guerra de Malvinas19822 x 1,000 lb bomba de hierro Hundido2 muertos
HMS AntrimDestructor County Guerra de Malvinas1982bomba de hierroDañado-
HMS ArdentFragata Type 21 Guerra de Malvinas1982multiples bombas de hierro/cohetesHundido22 muertos
HMS ArgonautFragata Leander Guerra de Malvinas19822 x 1,000 lb bombas de hierroDañado2 muertos
HMS BroadswordFragata Type 22 Guerra de Malvinas19821 x 1,000 lb bombas de hierroDañado4 heridos
HMS CoventryDestructor Type 42Guerra de Malvinas19822 x 1,000 lb bombas de hierroHundido19 muertos
HMS GlamorganCounty DestructorGuerra de Malvinas1982MM38 Exocet ASCMDañado13 muertos
HMS GlasgowDestructor Type 42Guerra de Malvinas1982dumb bombDañado-
HMS SheffieldDestructor Type 42 Guerra de Malvinas1982AM39 Exocet ASCMIncendiado/Hundido20 muertos
RFA Sir GalahadLSLGuerra de Malvinas1982multiple dumb bombsIncendiado/Hundido48 muertos
MV Atlantic ConveyorRORO TransporteGuerra de Malvinas1982AM39 Exocet ASCMIncendiado/Hundido12 muertos
USS StarkFragata FFG7 Golfo Pérsico19872 x AM39 Exocet ASCMDañado37 muertos
Joshan (Iran)Combattante-II FPBOperación Praying Mantis19882 x AGM-84 ASCMHundido-
Sahand (Iran)Fragata clase Saam Operación Praying Mantis1988multiple AGM-84 ASCM / GBU-10 LGBHundido-
Sabalan (Iran)Fragata clase Saam Operación Praying Mantis1988multiple GBU-12 LGBDañado-
INS Hanit (Israel)Lanzamisiles Sa'ar 5  Bloqueo de El Líbano2006C-802 (CSS-N-8 Saccade) ASCMDañado4  muertos

Imágenes de daño de combate




El primer buque de capital que se perdió ante un ataque de municiones guiadas fue el acorazado de clase Vittorio Veneto RN Roma de 45.000 toneladas, que ardió y se hundió tras ser golpeado por dos bombas planeadoras PC1400X Fritz X el 9 de septiembre de 1943. Las armas volantes fueron entregadas por bombarderos Do-217K-2 del II / KG100  basado en Istres en Francia, con el ataque acreditada al Mayor Benhard Jopp, Luftwaffe. Este ataque mató a 1352 personas, incluido el Almirante Carlo Bergamini, Jefe del Estado Mayor Naval del RN (RN).

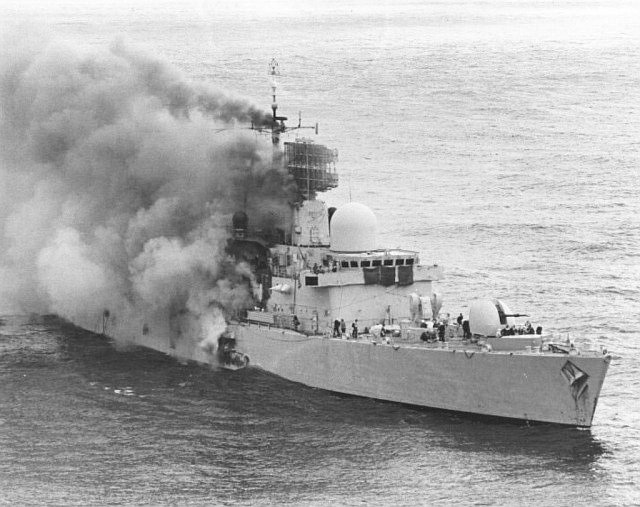

Destructor de defensa aérea Tipo 42 HMS Sheffield quemado a la línea de flotación después de ser golpeado por un único Aerospatiale AM39 Exocet ASCM lanzado por un caza de ataque argentino Super Etendard. Veinte marineros fueron asesinados en este ataque. La ojiva no explotó, pero el propulsor residual encendió un incendio incontrolable (imagen del Ministerio de Relaciones Exteriores del Reino Unido).

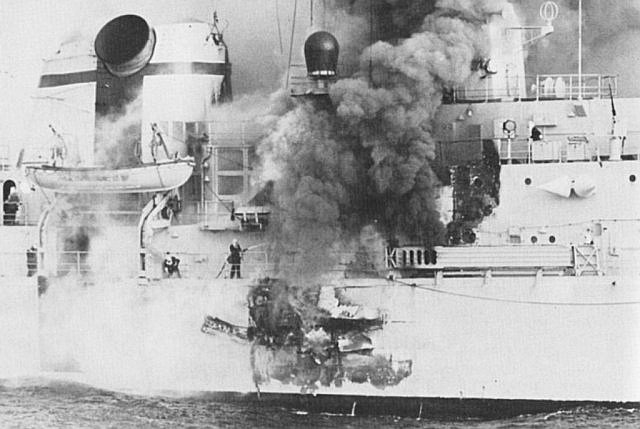

Otra víctima de los Exocet en Malvinas fue el Destructor Clase County HMS Glamorgan, severamente dañado con trece muertos (Anónimo).

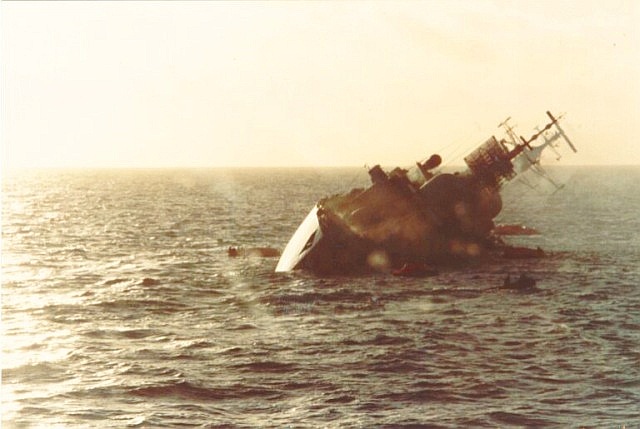

Destructor de defensa aérea Tipo 42 HMS Coventry, nave hermana al Sheffield, se volcó y se hundió después de ser golpeado por dos bombas aéreas de 1.000 libras, con diecinueve muertos (imágenes del Ministerio de Defensa del Reino Unido).


El Atlantic Conveyor se quemó después de ser golpeado por un solo Aerospatiale AM39 Exocet ASCM lanzado por un caza de ataque argentino Super Etendard. Doce marinos murieron en este ataque. No está claro si la ojiva explotó o el daño fue producido totalmente por el propelente residual que enciende los almacenes inflamables de los barcos (imagen del Ministerio de Defensa del Reino Unido).



Fragata Tipo 21 HMS Ardent quemando después de ser golpeado por 1.000 libras de bombas aéreas, entregadas por los ataques a baja altura de aviones argentinos A-4. El Ardent se hundió. Veinte marineros murieron en este ataque (fuente desconocida, imágenes del Ministerio de Defensa del Reino Unido).

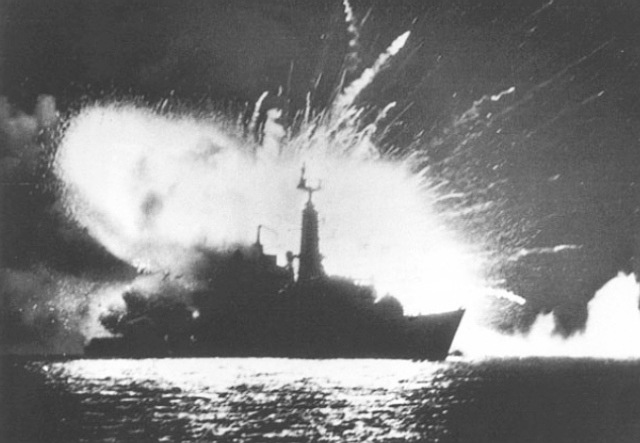

Fragata Tipo 21 HMS Antelope estalla y luego se hunde después de ser golpeado por 1.000 libras bombas aéreas, también entregado por los cazas argentinos de bajo vuelo. Un experto en destrucción de bombas del Ejército y un marinero murieron en este ataque (BBC, UK MoD images).


RFA Sir Galahad se quema después de ser atropellado por tres bombas de 1.000 libras, entregadas por aviones argentinos A-4 Skyhawks en los ataques a bajo nivel. Este ataque mató a 48 personas (imagen del Ministerio de Defensa del Reino Unido).

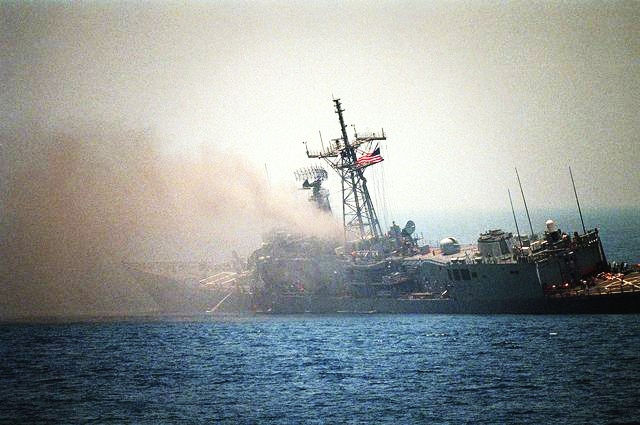

Fragata FFG7 USS Stark listas después de ser golpeado por un par de Aerospatiale AM39 Exocet ASCM, lanzado por un avión de combate de la Fuerza Aérea Irak Mirage F.1. Treinta y siete marineros murieron en este ataque (imágenes del Departamento de Defensa de Estados Unidos).


El USS Liberty se enumera después de ser atacado por aviones israelíes y torpederos en junio de 1967. Treinta y cuatro marineros fueron asesinados y muchos más heridos (imagen de la Marina de los Estados Unidos).

Otras imágenes de daños




El petrolero francés Limburgo se quema después de un ataque terrorista en la costa de Yemen en octubre de 2002. Durante la guerra entre Irán e Irak, los petroleros fueron frecuentemente blanco de la guerra, repitiendo la Segunda Guerra Mundial, donde los buques tanque de los convoyes eran objetivos prioritarios para submarinos y aviones de ataque marítimo (fuente de imagen desconocida).

Imágenes de ensayos, ejercicios y hundimientos



El Pong Su fue capturado por la Policía Federal Australiana en 2003, después de una operación de interdicción de narcóticos en Victoria, la cual resultó en una operación de interceptación de narcóticos en Victoria. En la captura de 150 kilogramos de heroína, siendo contrabandeado por los norcoreanos. El Pong Su fue desechado bajo la Sección 185 (b) de la Ley de Aduanas de 1901 (imagen RAAF).



Durante el ejercicio de la Furia Resultante realizado a fines de noviembre de 2004, la Fuerza Aérea de EE. UU. Probó el uso de bombas guiadas JDAM de 2.000 libras modificadas por AMSTE, con actualizaciones de datalink de un E-8C JSTARS y GBU-10 / BLU-109 de 2.000 libras Bombas dirigidas por una vaina Litening II en un B-52H. Upper - ex USN LST Schenectady recibe un golpe de varios JDAMs; Efecto de menor daño producido por impactos de JDAM en la línea de flotación. El buque se hundió 1,5 horas más tarde.

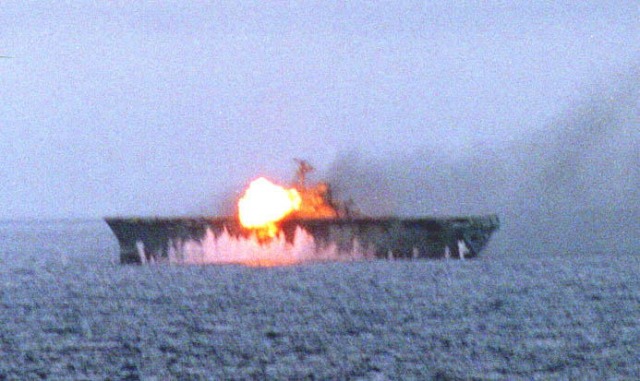

Antiguo LPH-9 USS Guam bajo ataque de la CVW de JFK durante un ejercicio en octubre de 2001 (imagen USN).


El ex FF-1057 USS Rathburne se hundió después de ser golpeado con dos arpones lanzados por un P-3C (imagen USN).

Ataque de Harpoon en el ex FFG-2 USS Ramsey durante RIMPAC 2000 (imagen USN).

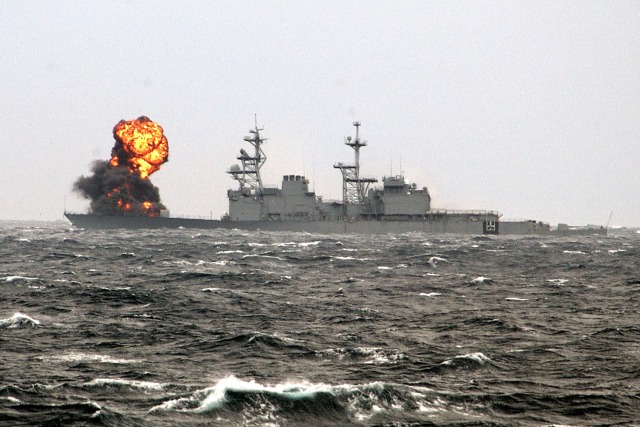

El ex clase DD-997 de Spruance USS Hayler toma un tiroteo de un arma de a bordo de 57 milímetros durante un 2004 Sinkex (imagen de RCN).


El ex DDG-14 USN Buchanan fue utilizado como blanco para misiles Hellfire, tres arpones y un GBU-10 durante el ejercicio RIMPAC 2000 (imagen USN).

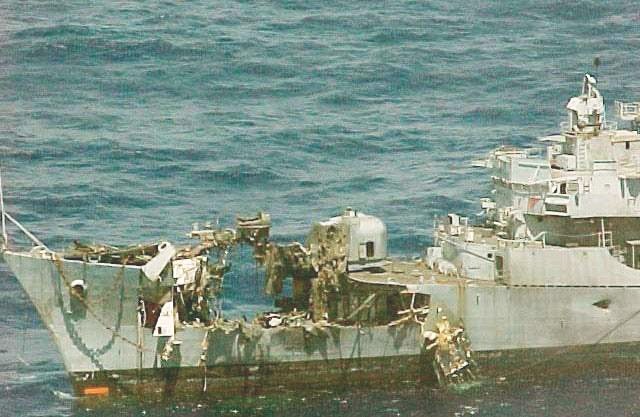

Imagen del ataque posterior de un objetivo de destructor golpeado por un misil de crucero anti-buque AGP-84A Harpoon durante los ensayos. El Harpoon, con una ojiva más grande, es más letal que el Exocet.



BGM-109B Tomahawk Anti-Ship Missile (TASM) que impacta un objetivo de buque de guerra durante los ensayos. Equivalentes rusos como el Novator 3M-54E / E1 (SS-N-27) producirían efectos de daño similares (GD).


Bomba planeadora Rockwell GBU-15 CWW afecta a un objetivo de buque de guerra durante los ensayos. Las armas de EO guiadas extensamente exportadas tales como el KAB-500Kr ruso y el KAB-1500Kr / TK producirían efectos similares a las bombas guiadas americanas equivalentes (imagen de la fuerza aérea de los EEUU).
